步進電機的功率怎么計算?

文章出處:漢德保(HDB MOTOR)電機 人氣:9618發表時間:2022-10-14

  經常很多朋友問我們漢德保的工程,步進電機功率怎么計算?伺服電機上面都是功率,為什么步進電機的標準參數不能寫功率多少瓦?下面小編跟大家分享一下怎么計算步進電機的功率

  接觸步進電機時間較長的童鞋們一定會發現在步進電機的規格中是沒有功率這一項目,平時選型時也是參考對應轉速下的力矩來選型的。步進電動機規格中之所以不標注功率(W),是因為步進電機并沒有“額定轉速”的概念。而平時所說的AC電動機和伺服電動機的功率(W)是指電動機在“額定轉速”下運轉時的功率(W),即“額定功率”。步進電機一般在較大范圍內調速使用、其功率是變化的,代入不同的轉速算出的功率(W)也會有所不同一般只用力矩來衡量,力矩與功率估算公式如下:

P=ω·M

ω=2·π·n/60

P=2·π·n·M/60=0.1047×n×M

   其P為功率單位為瓦(w),ω為角速度,單位為弧度每秒(rad/s)n為每分鐘轉速(r/min),M為力矩單位為牛頓·米(N·m) 。P=2πfM/400(半步工作)其中f為每秒脈沖數(簡稱PPS)

以我們的步進電機24HD240D8為例,

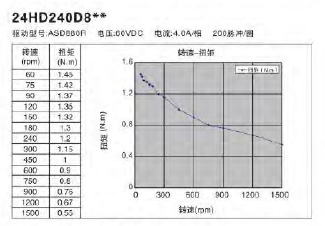

步進電機曲線圖


 根據轉速-扭矩曲線圖,可以看出當轉速為600RPM時,扭矩為0.9Nm。將其代入公式:0.1047×600×0.9=56.5W(未加入安全系數計算),即在使用驅動器ASD880R ,驅動電壓為60VDC,驅動電流為4.0A,細分設置為200脈沖/圈的條件下,24HD240D8在600RPM時的機械輸出功率為56.5W。
