命名規則：

17C3415F1-X-□□□

規格	說明
17	電機外徑：42mm
C	電機類型：固定軸式
34	機身長度：34mm
15	額定電流：1.5A
F1	絲桿代碼
□	配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式）
□	絲桿長度：□mm
□□□	絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號	電壓	額定電流	保持力矩	機身長	推薦驅動器
17C3415F1-X-□□□	2.6V	1.5A	0.25N.m	34mm	脈沖型S-224D
17C4015F1-X-□□□	3.3V	1.5A	0.4N.m	40mm
17C4825F1-X-□□□	2V	2.5A	0.5N.m	48mm
17C6025F1-X-□□□	2.5V	2.5A	0.7N.m	60mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號	絲桿直徑	導程	步長1.8°（mm）	斷電自鎖力（N）
F1	6.35mm	1.27	0.00635	150
F2		2.54	0.0127	40
F3		6.35	0.03175	15
F6		12.7	0.0635	3
F8		25.4	0.127	0

請注意：其他絲桿直徑、導程可根據客戶要求定制。絲桿端頭可根據客戶要求加工。電機可選配剎車和編碼器。絲桿長度可定制。

行程參數：

行程S(mm)	尺寸A(mm)	尺寸B(mm)
行程S(mm)	尺寸A(mm)	L-34	L-47	L-48	L-40
12.7	20.6	6.4	0.4	0	0
19.1	27	12.8	6.8	0	0
25.4	33.3	19.1	13.1	5.1	0
31.8	39.7	25.5	19.5	11.5	0
38.1	46	31.8	25.8	17.8	5.8
50.8	58.7	44.5	38.5	30.5	18.5
63.5	71.4	57.2	51.2	43.2	31.2

請注意：

1、絲桿端頭可根據客戶要求加工；

2、電機可選配剎車和編碼器；

3、絲桿長度、絲桿直徑、導程可定制。

1、絲桿前后往復運動；

2、最大推力300N；

3、簡化結構設計，降低結構成本；

4、機身長度、絲桿長度、導程可根據客戶要求定制；

5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、手持式儀器或任何需要精確直線運動的地方。

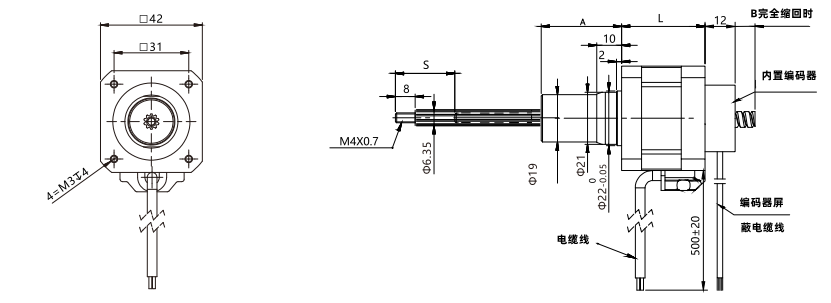

尺寸圖

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

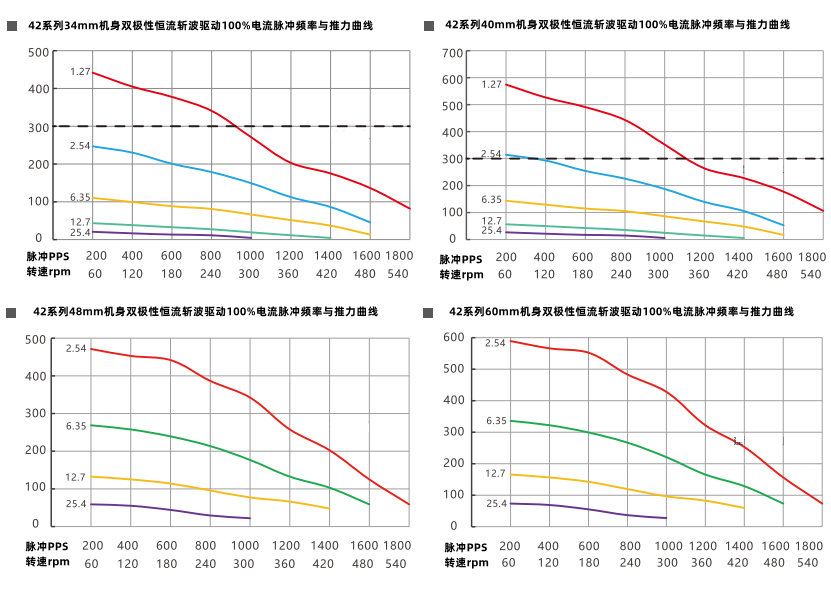

推力曲線

以上曲線是用S-224D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
